Λεπτομέρειες προϊόντων
Τόπος καταγωγής: Κίνα
Μάρκα: Friendship Machinery
Πιστοποίηση: CE, ISO
Αριθμό μοντέλου: HYJ-60
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 1 σύνολο
Τιμή: Customized
Συσκευασία λεπτομέρειες: Ξύλινο κιβώτιο, τυποποιημένη συσκευασία θάλασσας
Χρόνος παράδοσης: 20 έως 30 εργάσιμες ημέρες
Όροι πληρωμής: T/T, L/C
Δυνατότητα προσφοράς: 5-30 σετ ανά μήνα
- ταχύτητα ευθείας: |
6.5m/min |
- υλικό κυλίνδρων για πρέσα: |
42GrMo |
- υλικό κυλίνδρων: |
40Cr σφυρηλάτηση |
Παραγωγή: |
Η γραμμή παραγωγής δέσμης H |
- κινητήρας: |
5.5KW |
- μέγιστη πίεση συστήματος: |
14MPa |
- ταχύτητα ευθείας: |
6.5m/min |
- υλικό κυλίνδρων για πρέσα: |
42GrMo |
- υλικό κυλίνδρων: |
40Cr σφυρηλάτηση |
Παραγωγή: |
Η γραμμή παραγωγής δέσμης H |
- κινητήρας: |
5.5KW |
- μέγιστη πίεση συστήματος: |
14MPa |

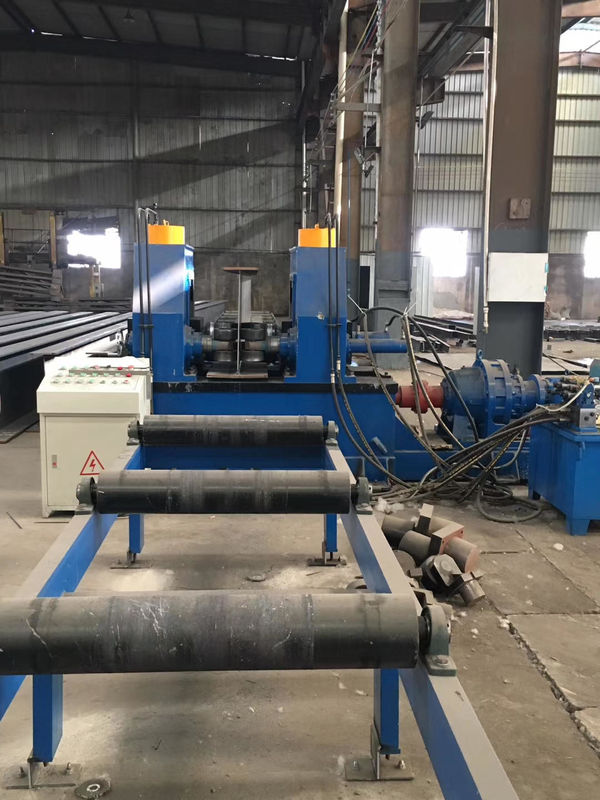

Μηχανή υδραυλικής ευθυγράμμισης φλέβας δέσμης HYJ-60 H
1Τεχνικές παραμέτρους
● πλάτος της φλάντζας: 200-800 mm
● Μέγιστο πάχος φλάντζας: 6-60 mm (μόνο από χάλυβα Q235)
● Ελάχιστο ύψος του ιστού: 200 mm (όταν το ιστό έχει ύψος 200-350 mm και πάχος φλάντζης μικρότερο των 16 mm, χρησιμοποιήστε μικρό κυλίνδρο ευθυγράμμισης,όταν χρησιμοποιείται ο κύριος κυλίνδρος ευθυγράμμισης, το ύψος του ιστού πρέπει να υπερβαίνει τα 350 mm)
● Σύστημα κίνησης:
- τύπος κινητήρα και μειωτήρα: BWED-15KW-4P
- μάρκα μειωτή: Changzhou Wunan, Κίνα
- ταχύτητα ευθείας: 6,5 m/min
- υλικό κυλίνδρων πρέσσης: 42GrMo
- υλικό κυλίνδρων με κίνηση: σφυρηλάτηση 40Cr
● Υδραυλικό σύστημα:
- κινητήρας: 5,5 kW
- μέγιστη πίεση συστήματος: 14Mpa
- γενική πίεση εργασίας: 10 MPa
- Σύνδεση κυλίνδρου με διακόπτη: ζεύξη σφαίρας και πρίζας
● Κύρια ισχύς κινητήρα: 15 kW
● Σχέση μεταξύ του πάχους και του πλάτους της φλάντζας (υλικά του εργαστηρίου είναι Q235)
| Τ | 12-14 | 14-20 | 20-24 | 26-30 | 30-35 | 40-50 | 50-60 |
| W | 200-800 | 250-800 | 280-800 | 300-800 | 350-800 | 400-800 | 600-800 |
| - τύπου κινητήρα και μειωτήρα | BWED-15KW-4P |
| - μάρκα μειωτή | Τσανγκτσόου Γουνούν, Κίνα |
| - ταχύτητα ευθείας | 6.5m/min |
| - υλικό κυλίνδρων για πρέσα | 42GrMo |
| - υλικό κυλίνδρων | 40Cr σφυρηλάτηση |
| - κινητήρας | 5.5KW |
| - μέγιστη πίεση συστήματος | 14Mpa |
| - γενική πίεση εργασίας | 10Mpa |
| - Σύνδεση κυλίνδρου | Σύνδεση σφαίρας και εμβέλειας |
| ● Κύρια κινητήρα | 15KW |
2. Απόδοσηκαι χαρακτηριστικά
Η υδραυλική μηχανή ευθυγράμμισης δέσμης H χρησιμοποιείται για τη διόρθωση της φλάντζης της δέσμης H. Μέσω της αρχής του μοχλού και της ελαστικής ανάκτησης,λυγίζει το φλάντζο της δέσμης I ή της δέσμης H όταν η δέσμη περνά μέσα από την τρύπα.
Ο εξοπλισμός αποτελείται από ηλεκτρικό κινητήρα, μειωτήρα, συσκευή διόρθωσης τροχού κίνησης, κύλινδρο ανύψωσης πρωτοβουλίας, πρώην, κεντρικό υπολογιστή, στέγη, υδραυλικό σύστημα,Προσωρινή/πίσω ανελκυστήρα κυλίνδρων τύπου εκκρεμές και ηλεκτρικό σύστημα ελέγχουΟ μηχανισμός διόρθωσης είναι συμπαγής, σταθερή και εύκολη στη λειτουργία.
