Λεπτομέρειες προϊόντων
Τόπος καταγωγής: Κίνα
Μάρκα: Friendship Machinery
Πιστοποίηση: CE, ISO
Αριθμό μοντέλου: DBDH-1500
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 1 σύνολο
Τιμή: Customized
Συσκευασία λεπτομέρειες: Ξύλινο κιβώτιο, τυποποιημένη συσκευασία θάλασσας
Χρόνος παράδοσης: 20 έως 30 εργάσιμες ημέρες
Όροι πληρωμής: T/T, L/C
Δυνατότητα προσφοράς: 5-30 σετ ανά μήνα
Ύψος Ιστού: |
3001500mm |
Πάχος Ιστού: |
516mm |
Πλάτος φλαντζών: |
150500mm |
Δάχος φλέβας: |
532mm |
Μήκος δοκού: |
400015000mm |
Μέγιστο βάρος δέσμης: |
≤8° |
Ύψος Ιστού: |
3001500mm |
Πάχος Ιστού: |
516mm |
Πλάτος φλαντζών: |
150500mm |
Δάχος φλέβας: |
532mm |
Μήκος δοκού: |
400015000mm |
Μέγιστο βάρος δέσμης: |
≤8° |

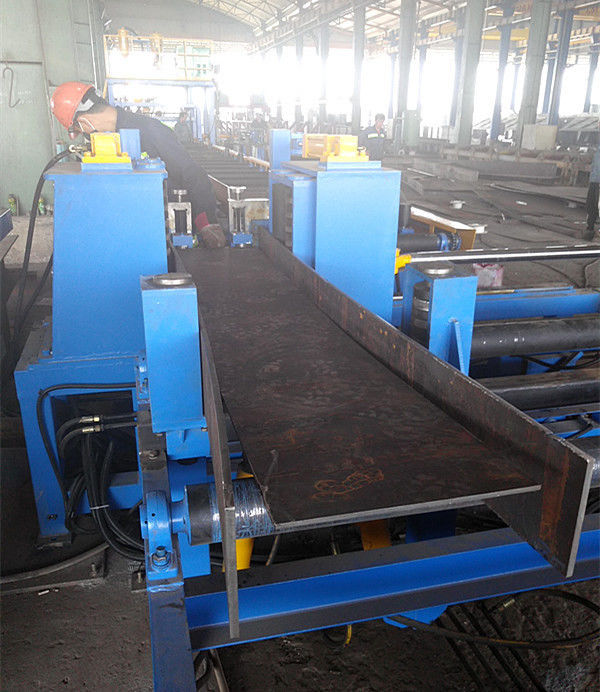

Μηχανή συναρμολόγησης άκρων DBDH-1500
1. Εισαγωγή
Η μηχανή συναρμολόγησης των άκρων θα συναρμολογήσει τις πλάκες με βάση τις προδιαγραφές σε σχήμα H, και τη συγκόλληση σε σημείο, σχηματίζοντας στο τέλος.υδραυλικό σύστημα και ηλεκτρικό σύστημα ελέγχου.
Το κύριο μηχάνημα αποτελείται από μηχανισμό ανύψωσης ιστού, συσκευή ευθυγράμμισης τερμάτων και μηχανισμό μεταφοράς.
Ο κυλινδρικός μεταφορέας τροφοδοτείται από κινητήρα μειωτικού εργαλείου για περιστροφή, και στη συνέχεια οδηγεί το εργασιακό κομμάτι στο μηχάνημα υποδοχής.Υπάρχουν υδραυλικοί μηχανισμοί ανατροπής και στις δύο πλευρές του κυλίνδρου που μπορεί να γυρίσει και να απορροφήσει τις πλάκες φλάντζες και στις δύο πλευρές του κυλίνδρου σε μαγνητικό τροχό καθοδήγησης, ώστε να μπορεί να κάνει και τις δύο πλευρές της όρθιας πλάκας φλάντζης σχήμα H με την κεντρική πλάκα ιστού.
2Τεχνικήπαραμέτρους
● Υψόμετρο ιστού: 300-1500 χιλιοστά
● πάχος ιστού: 5-16 χιλιοστά
● πλάτος φλέβας: 150-500 mm
● Μέγεθος φλέβας: 5-32 mm
● μήκος δέσμης: 4000-15000mm
● Μέγιστο βάρος δέσμης: 4000kg
● Στροφή διατομής: ≤ 8°
| ● Υψόμετρο του ιστού | 300-1500 χιλιοστά |
| ● Δύψος ιστού | 5-16 χιλιοστά |
| ● πλάτος φλέβας | 150-500 χιλιοστά |
| ● Δάχος φλέβας | 5-32 mm |
| ● μήκος δέσμης | 4000-15000 mm |
| ● Μέγιστο βάρος δέσμης | 4000 κιλά |
| ● Στροφή της διατομής | ≤ 8° |
3.Πεδίο παροχής
● Κύρια μηχανή: 1 σύνολο
● Μεταφορέας κυλίνδρων: 3,4m * 4pcs
● Συσκευή ανατροπής πλευρικών τροχών: πλαίσιο ανατροπής εμπρός/πίσω, μαγνητικός τροχός
● Υδραυλικό σύστημα: υδραυλικό σταθμό αντλίας, υδραυλικό κύλινδρο και σωλήνα πετρελαίου
● Ηλεκτρικό σύστημα ελέγχου: ηλεκτρικό κουτί ελέγχου
● Σημείωση: Η συγκόλληση CO2 παρέχεται από τον αγοραστή και με χειροκίνητη συναρμολόγηση
